前言
Intel 13 代還沒正式上市，被各種消息燒到換換病發作，但傳出 700 系列主機板沒有大升級，價格倒是一樣貴得感人，DDR5 的效能與價格優勢距離 DDR4 還有不小的距離，因此先趁 Z690 價格還不錯時先入手備著了。
2022 年前後分別入手了 i7-12700 與 i5-12400，因不是買 K 版玩超頻所以選 B660，當時購入的是是 ASUS ROG STRIX B660-A GAMING WIFI D4，挑選上基本就是 80% 外觀 20% 其它，因為是白色控，看來看去這片比較順眼就入手了。
而這次是為了玩 i7-13700k，超頻需要選 Z 版，就還是選一樣系列的 Z690 了。
主機板規格
| CPU | Intel® Socket LGA1700 for 13th Gen Intel® Core™ & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. ** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types. |
| 晶片組 | Z690 |
| 記憶體 | 4 x DIMM, Max. 128GB, DDR4 5333(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) OptiMem III *Actual Memory frequency support depends on the CPU types and DRAM modules, for more information refer to www.asus.com for the Memory QVL (Qualified Vendors Lists). |
| 顯示晶片 | 1 x DisplayPort** 1 x HDMI® port*** *Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. ** Support 8K@60Hz as specified in DisplayPort 1.4. ***Support 4K@60Hz as specified in HDMI® 2.1. **** VGA resolution support depends on processors' or graphic cards' resolution. |
| 擴充槽 | 1 x PCIe 5.0 x16 + 1 x PCIe 3.0 x16 (x4 or x4/x4) Intel® 13th & 12th Gen Processors 1 x PCIe 5.0/4.0/3.0 x16 slot* Intel® Z690 Chipset 1 x PCIe 3.0 x16 slot (supports x4 mode)* 1 x PCIe 3.0 x1 slot * Please check PCIe bifurcation table in User Guide Chapter 1 // support site. ** Supports Intel® Optane Memory H Series on PCH-attached PCIe slot |
| 資料儲存應用 | Supports 4 x M.2 slots and 6 x SATA 6Gb/s ports Intel® 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280/22110 - Intel® 12th Gen processors support PCIe 4.0 x4 mode. Intel® Z690 Chipset M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes) 6 x SATA 6Gb/s ports*** * Intel® Rapid Storage Technology supports NVMe RAID 0/1/5, SATA RAID 0/1/5/10. *** RAID configuration is not supported on the SATA6G_E1-2 ports. |
| 區域網路 | 1 x Intel® 2.5Gb Ethernet ASUS LANGuard |
| 無線資料網路 | 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) Supports 2.4/5GHz frequency band Bluetooth v5.2 |
| USB連接埠 | Rear USB: Total 10 ports 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®) 3 x USB 3.2 Gen 2 ports (2 x Type-A + 1 x USB Type-C®) 4 x USB 3.2 Gen 1 ports (4 x Type-A) 2 x USB 2.0 ports (2 x Type-A) Front USB: Total 7 ports 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header support(s) additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports |
| 音效 | ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 - Impedance sense for front and rear headphone outputs - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/384 kHz playback Audio Features - SupremeFX Shielding Technology - Savitech SV3H712 AMP - Premium audio capacitors - Audio cover * Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio. **The rear panel Line out port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis. |
| Back Panel I/O Ports | 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®) 3 x USB 3.2 Gen 2 ports (2 x Type-A, 1 x USB Type-C®) 4 x USB 3.2 Gen 1 ports (4 x Type-A) 2 x USB 2.0 ports (2 x Type-A) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® 2.5Gb Ethernet port 5 x Audio jacks 1 x BIOS FlashBack™ button 1 x Clear CMOS button |
| Internal I/O Connectors | Fan and cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 5 x 4-pin Chassis Fan headers Power related 1 x 24-pin Main Power connector 2 x 8-pin +12V Power connectors Storage related 4 x M.2 slots (Key M) 6 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2x2 connector (support USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x AURA RGB header 1 x Clear CMOS header 1 x CPU Over Voltage jumper 1 x 12-1 pin Front Panel Audio header (AAFP) 1 x S/PDIF Out header 1 x SPI TPM header (14-1pin) 1 x 20-3 pin System Panel header with Chassis intrude function 1 x Thermal Sensor header 1 x Thunderbolt™ header |
| Special Features | Y Extreme Engine Digi+ -5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - PCIe Slot Q-Release - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink backplate - M.2 heatsink - VRM heatsink design ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - Clear CMOS button - CPU Socket lever protector - ProCool II - Pre-mounted I/O shield - SafeSlot - SafeDIMM AURA Sync - AURA RGB header - Addressable Gen 2 headers ASUS HYDRANODE - 1 x 12-1 pin Front Panel Audio header (AAFP) - 1 x Chassis fan support* (CHA_FAN1P) * Visit ASUS Website for the latest compatibility list. |
| Software Features | ROG Exclusive Software - GameFirst VI - ROG CPU-Z - Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion - Sonic Radar III - DTS® Sound Unbound - Anti-virus software ASUS Exclusive Software Armoury Crate - AIDA64 Extreme (60 days free trial) - AURA Creator - AURA Sync - Fan Xpert 4 - Two-Way AI Noise Cancelation AI Suite 3 - Easy Optimization with AI Overclocking TPU EPU DIGI+ VRM Turbo app MyAsus WinRAR UEFI BIOS AI Overclocking Guide ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode FlexKey MemTest86 |
| BIOS | 256 Mb Flash ROM, UEFI AMI BIOS |
| Manageability | WOL by PME, PXE |
| Accessories | Cables 4 x SATA 6Gb/s cables Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User guide |
| 作業系統 | Windows® 11, Windows® 10 64-bit |
| 主機板尺寸 | ATX 30.5公分 x 24.4公分 |
開箱
外盒包裝

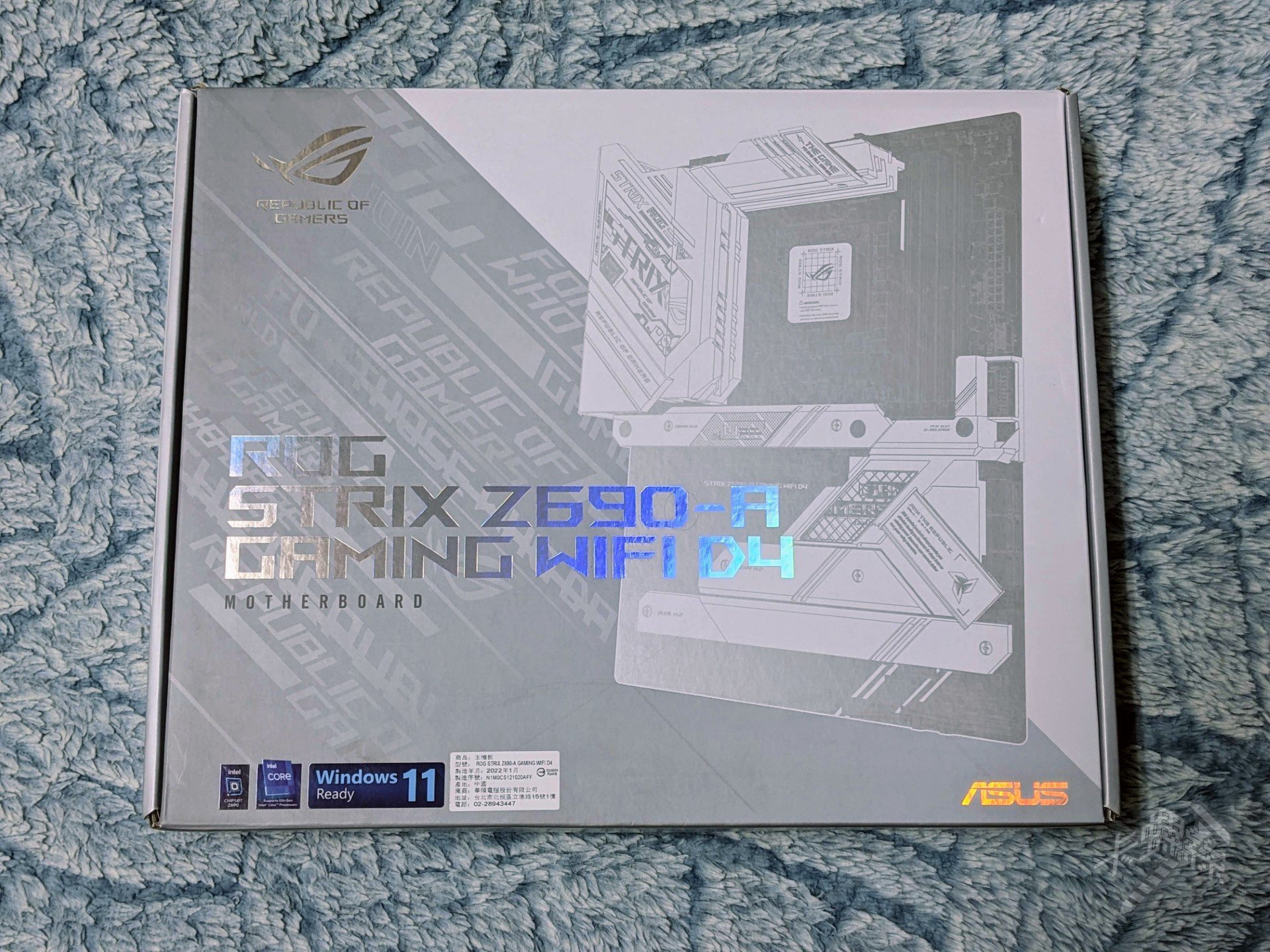

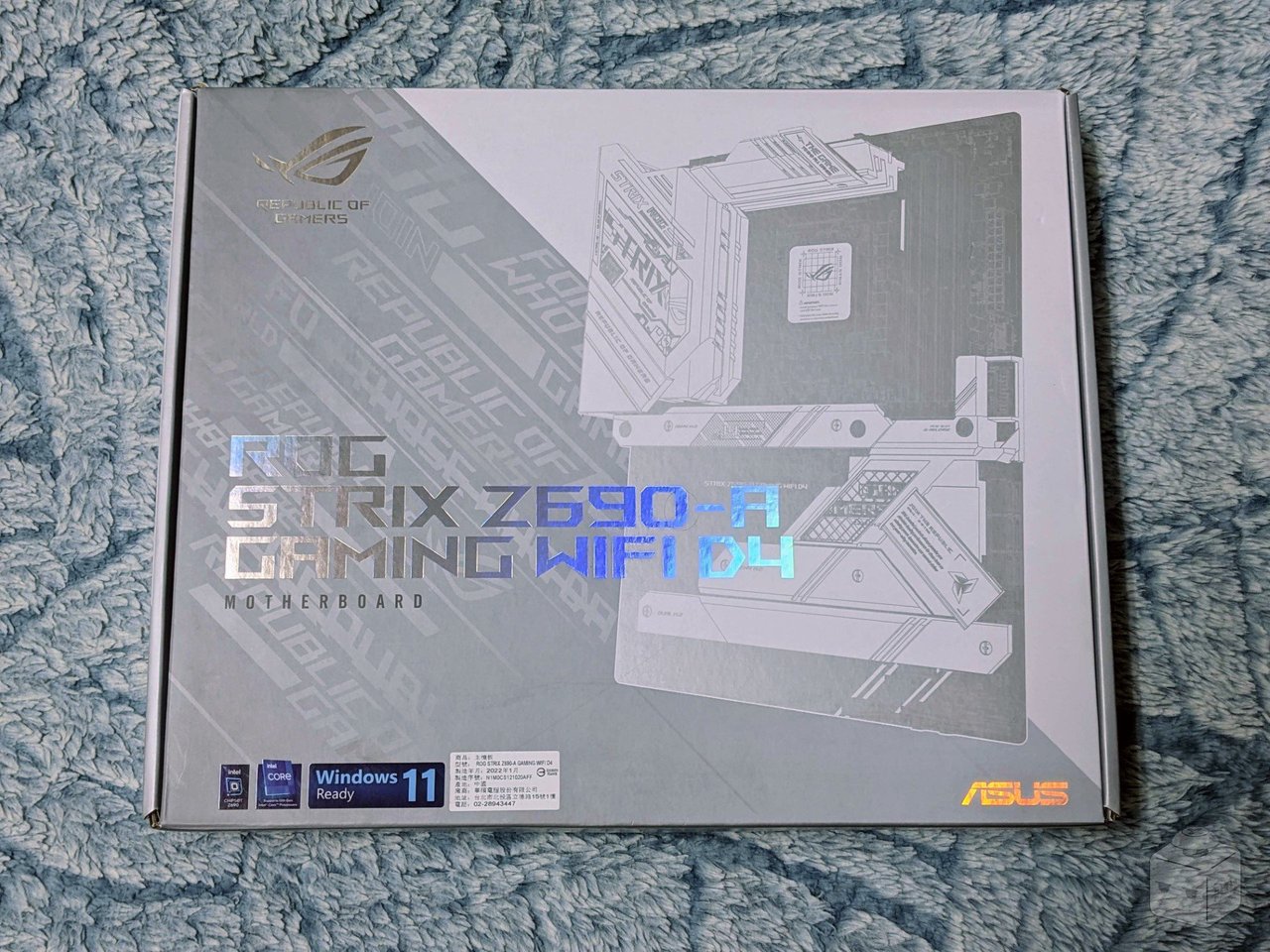

外盒正面，基本與 ROG B660-A 無異，個人很喜歡。

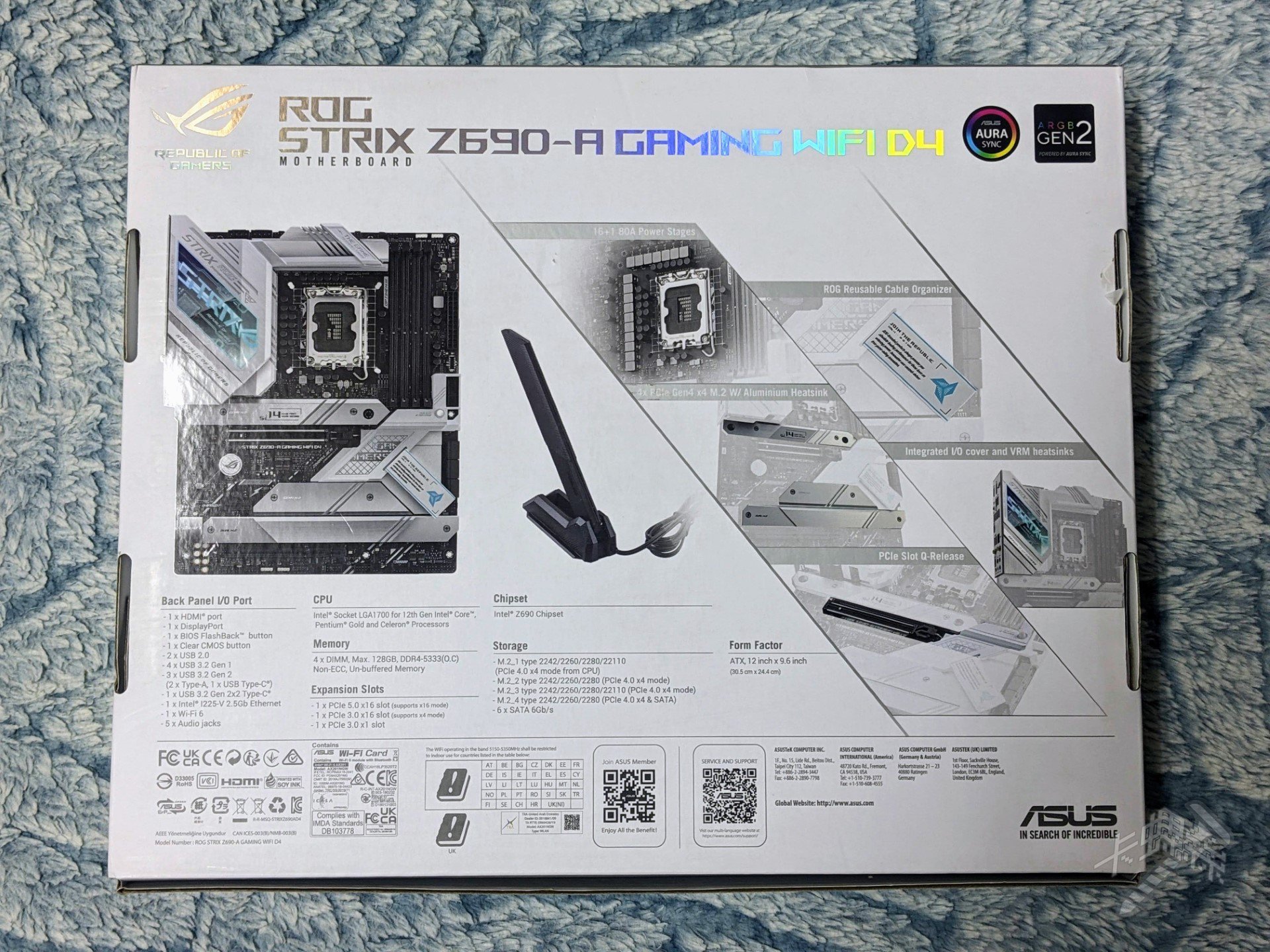

外盒背面，一些重點特色介紹。

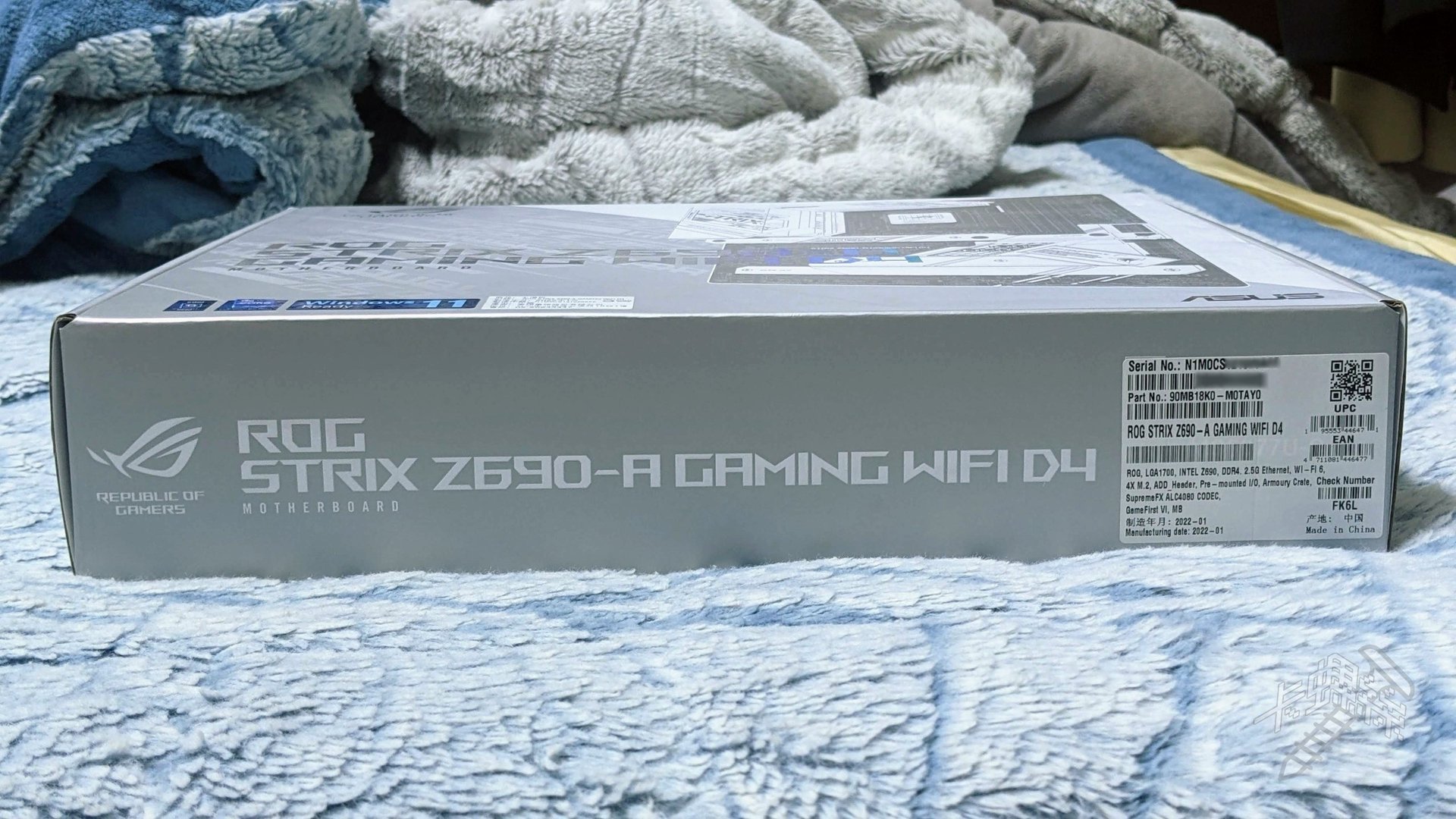

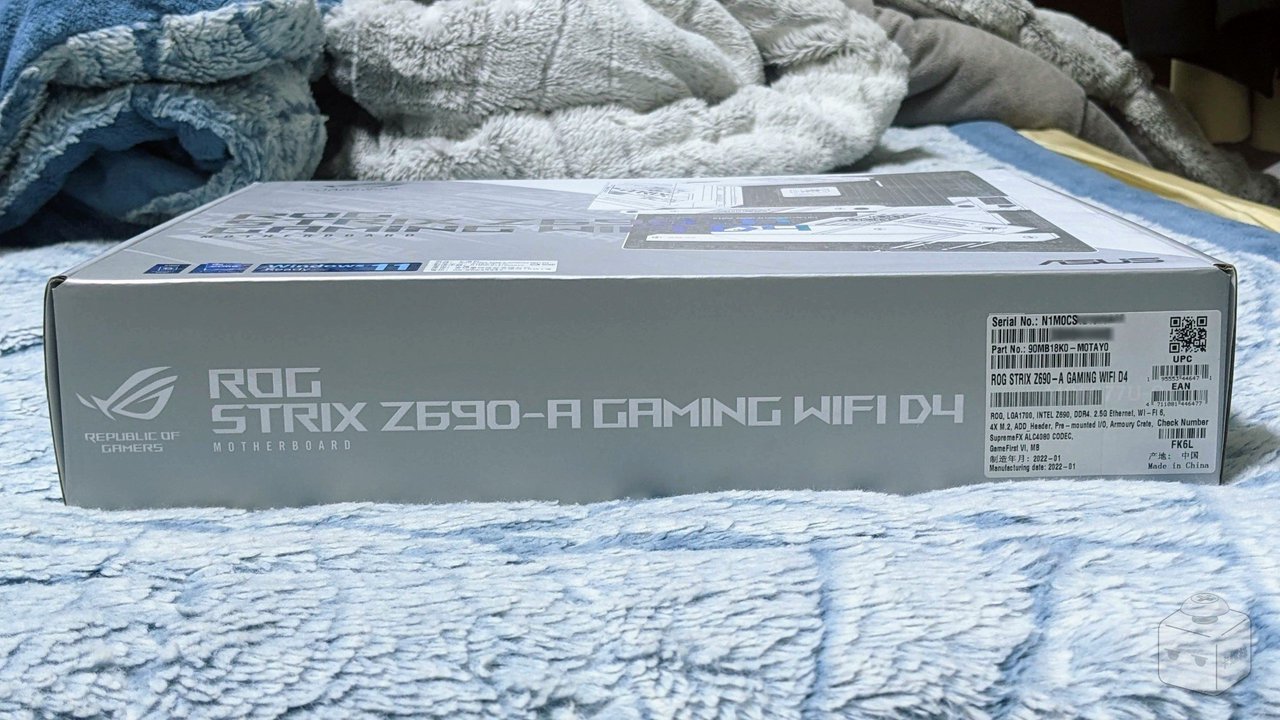

側面視角，高識別度的完整型號以及產品標籤貼紙。
內容物

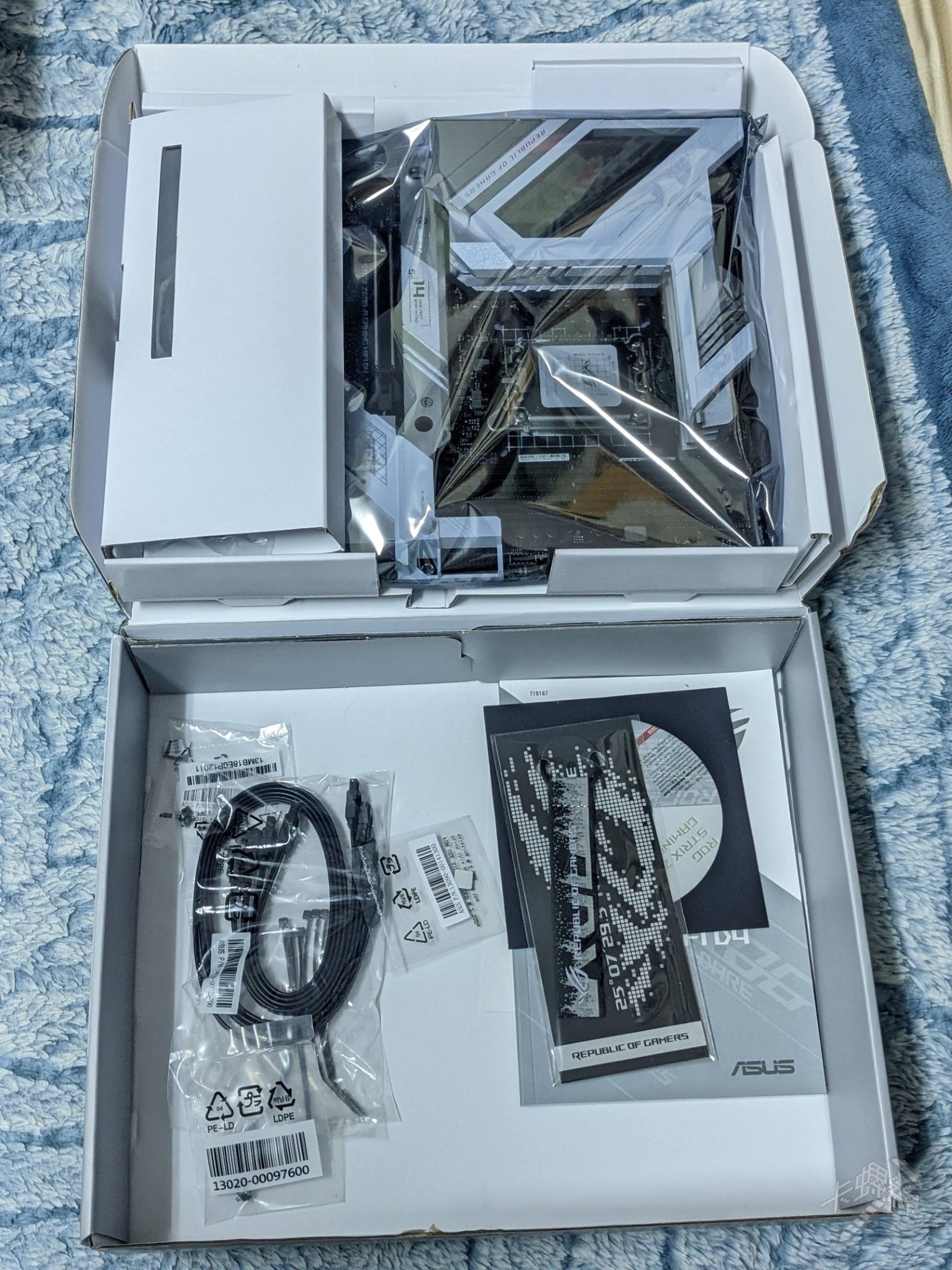

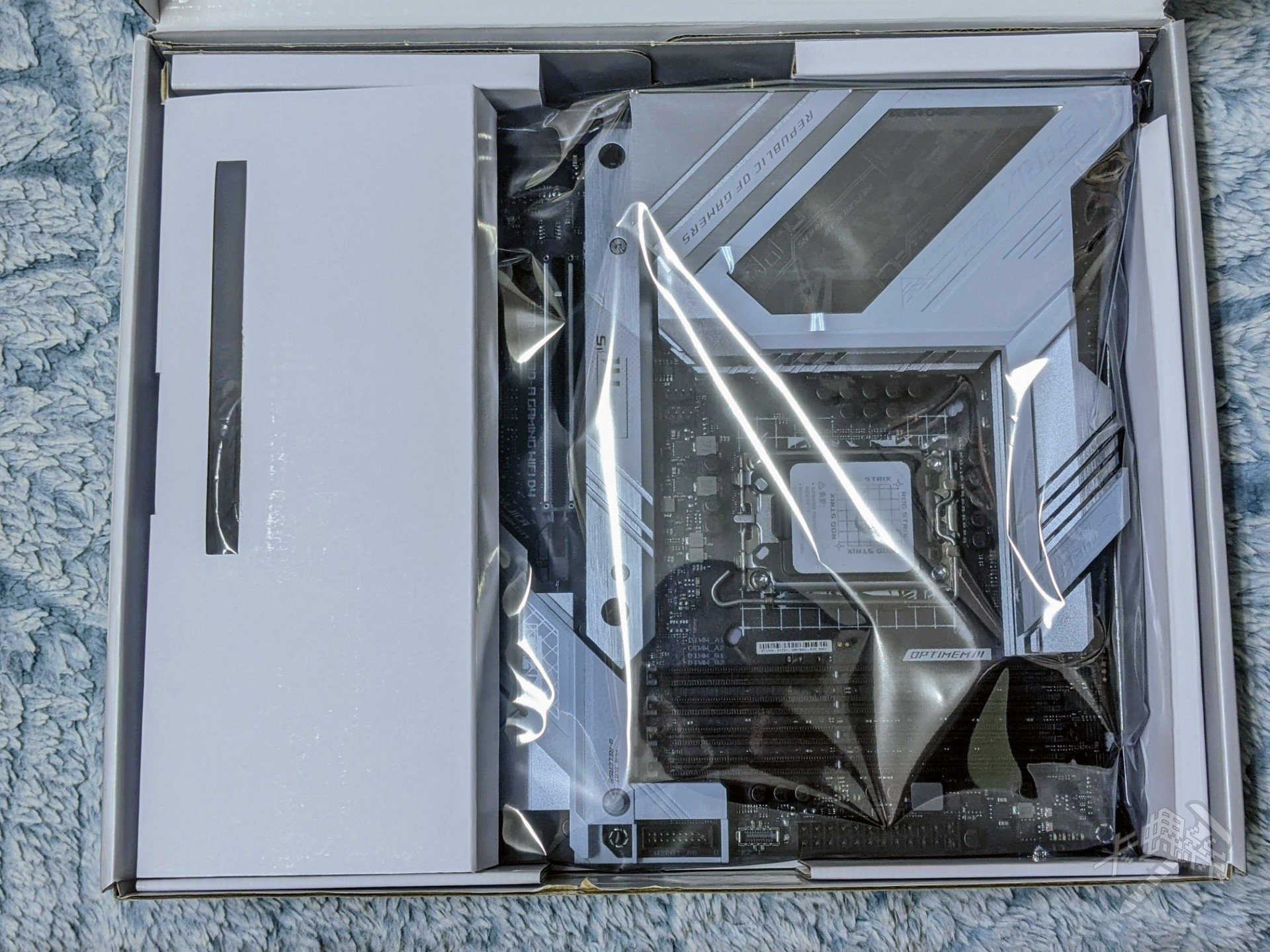

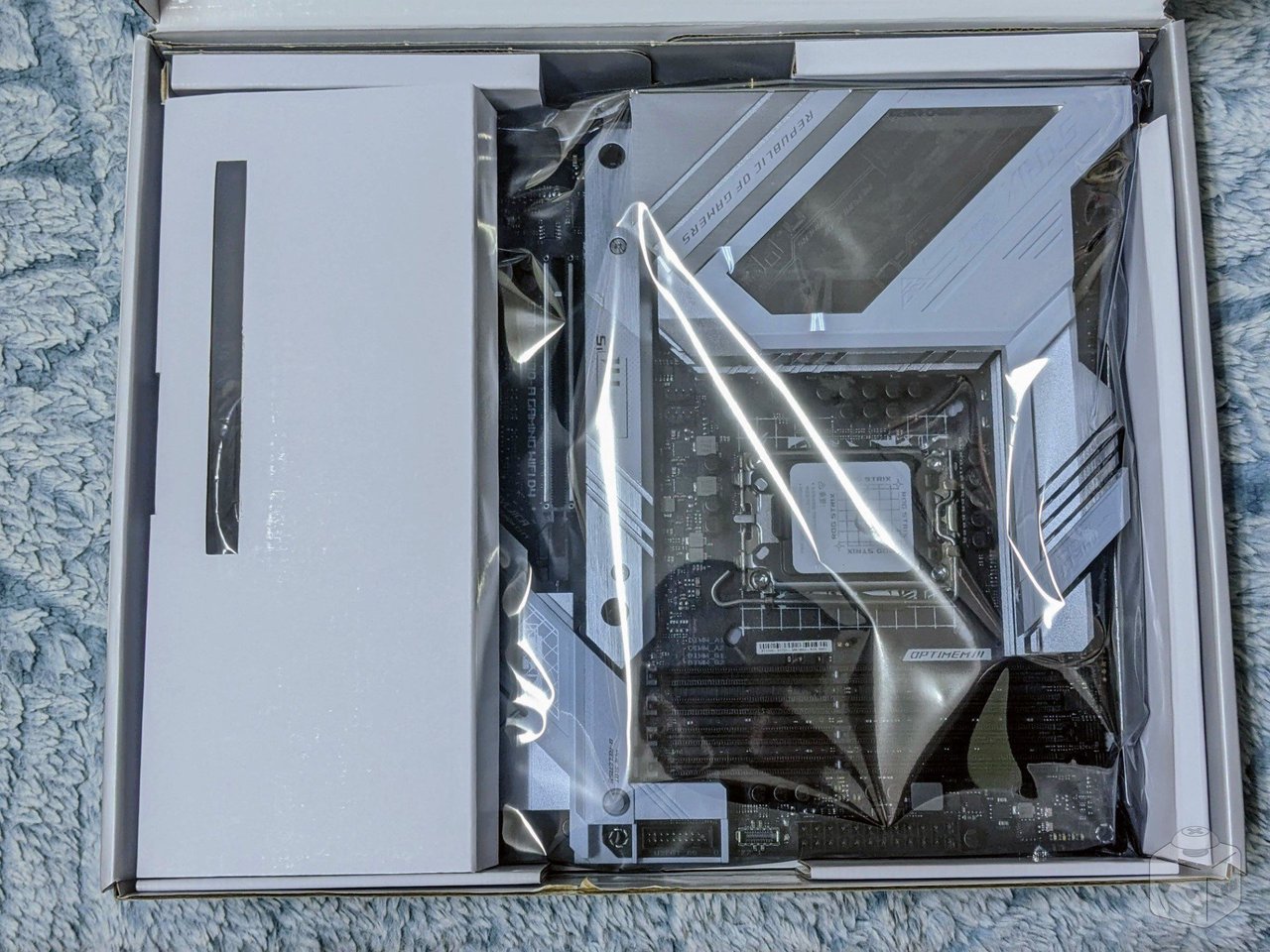

打開盒裝第一眼，標準的包裝形式。
其他配件放在下層

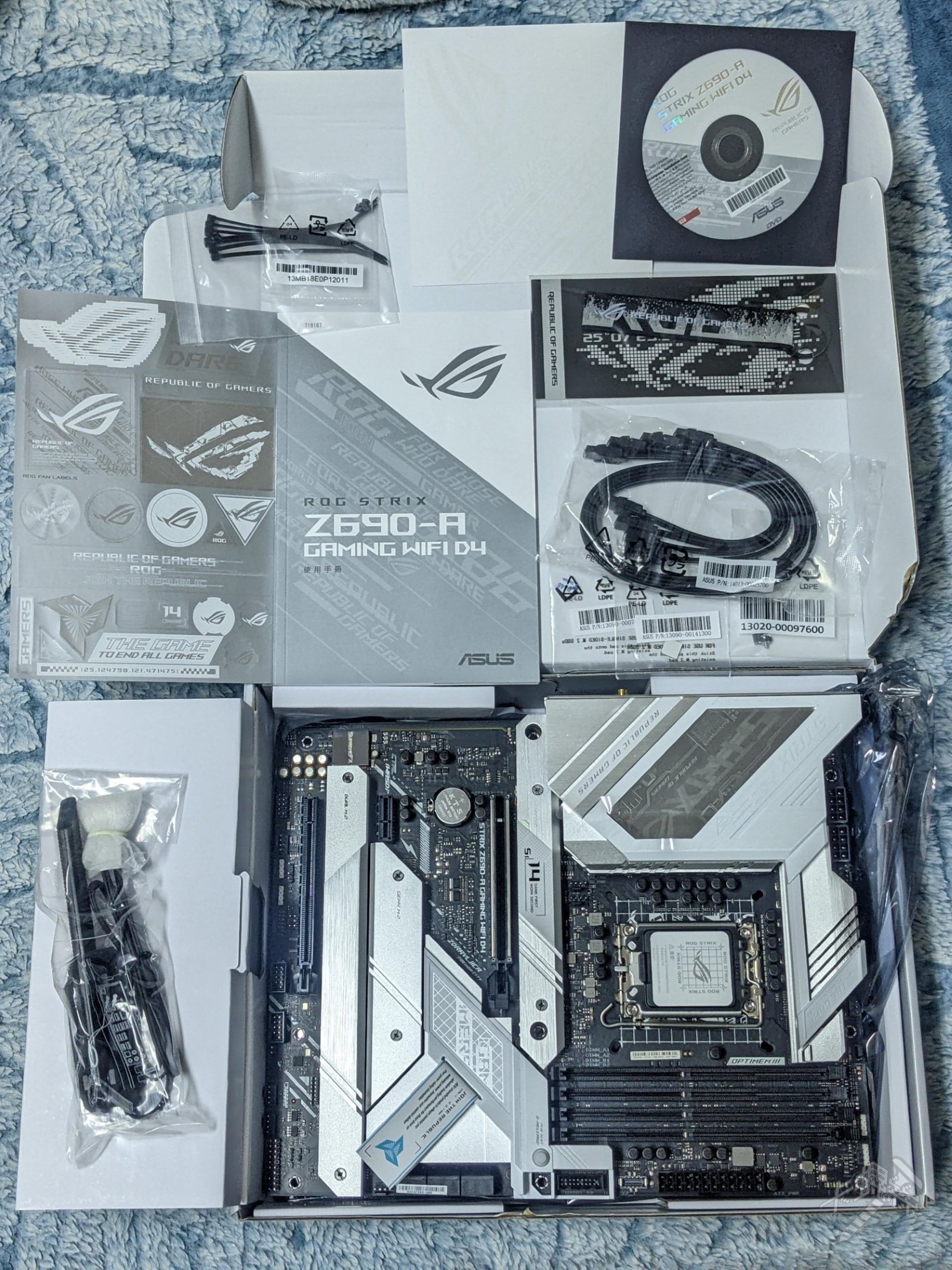

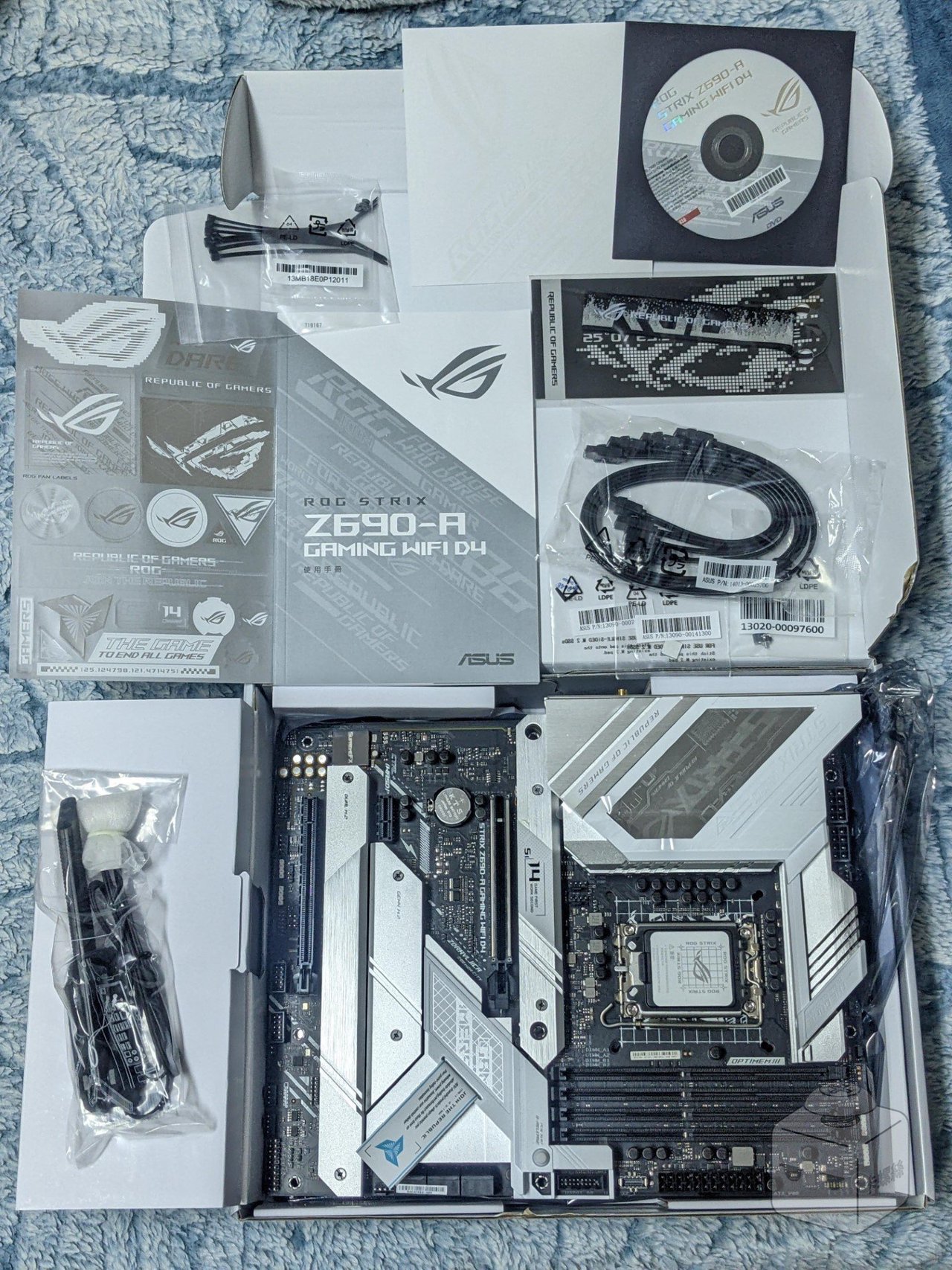

內容物大合照
內容物清單：
- 主機板
- SATA 傳輸線 *4 (平頭/90度頭各 2 條)
- M.2 橡膠墊 *3
- M.2 Q-Latch *2 (標準 *1 / M.2 背板專用 *1)
- 束線帶 1 包
- Wi-Fi 天線 (線長約 80cm，SMA 連接器)
- ROG 鑰匙圈
- ROG STRIX 感謝卡
- 使用手冊
- 驅動 / 公用程式光碟
- ROG STRIX 裝飾貼紙
主機板本體

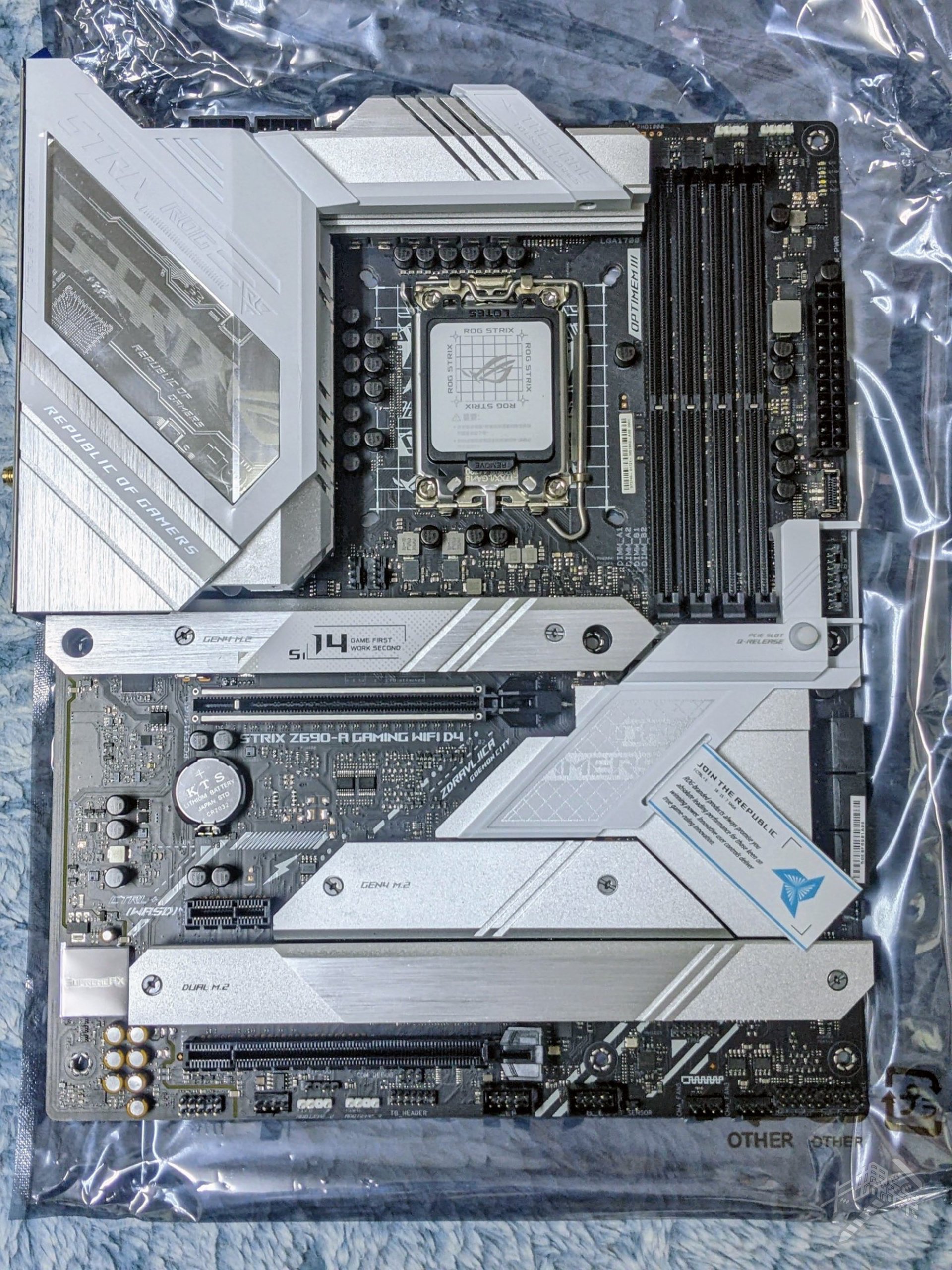

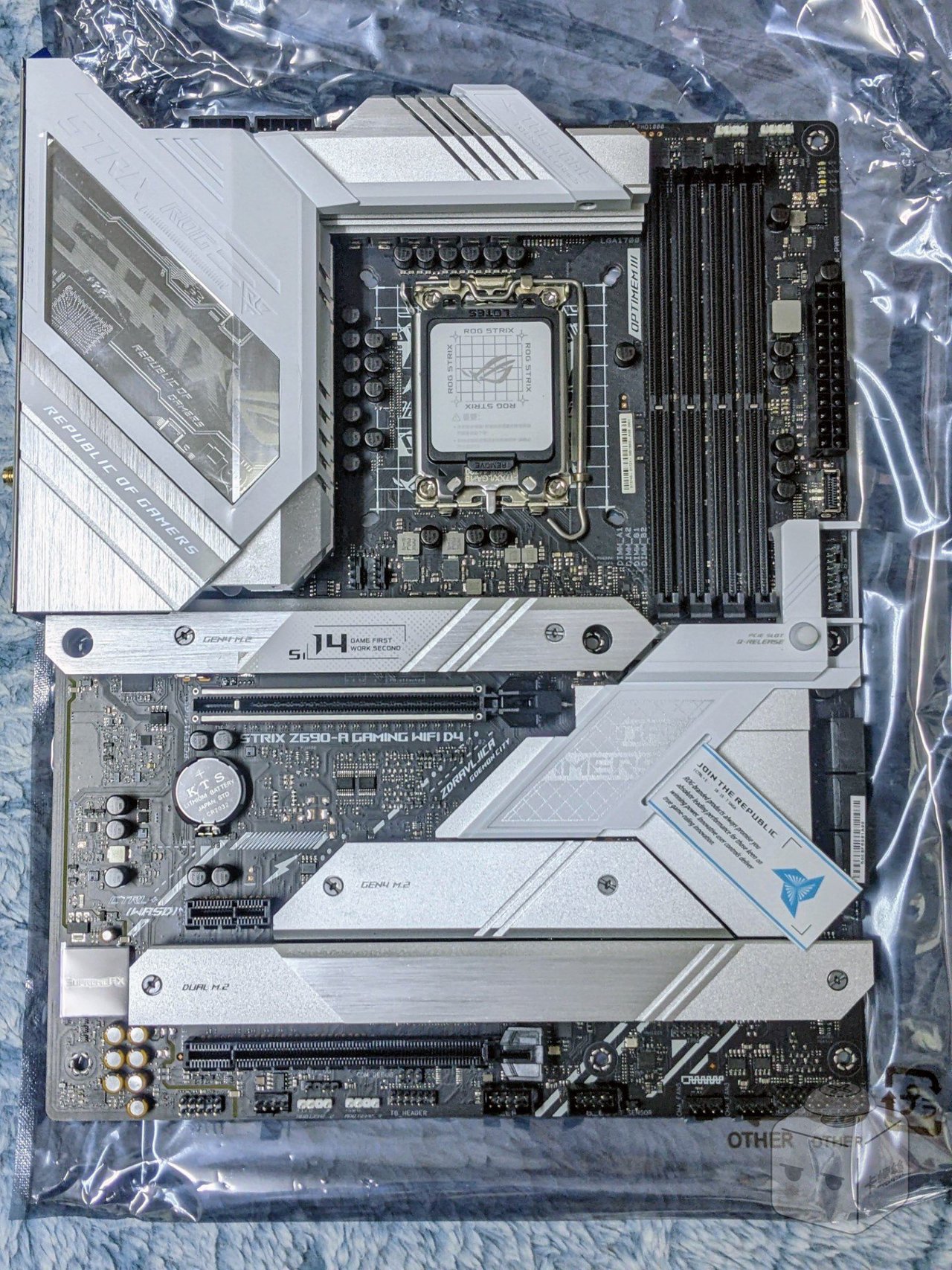

正面照，檔板、VRM 散熱為一體式設計。
Z690 的 VRM 散熱器較高，我使用的利民 Peerless Assassin 120 ARGB 塔式散熱器其中一邊會卡到 CPU 正上方的 VRM 散熱器部分，需要轉 180 度才可以安裝。
挑選散熱器時需要注意散熱器會不會卡到上方的部分。

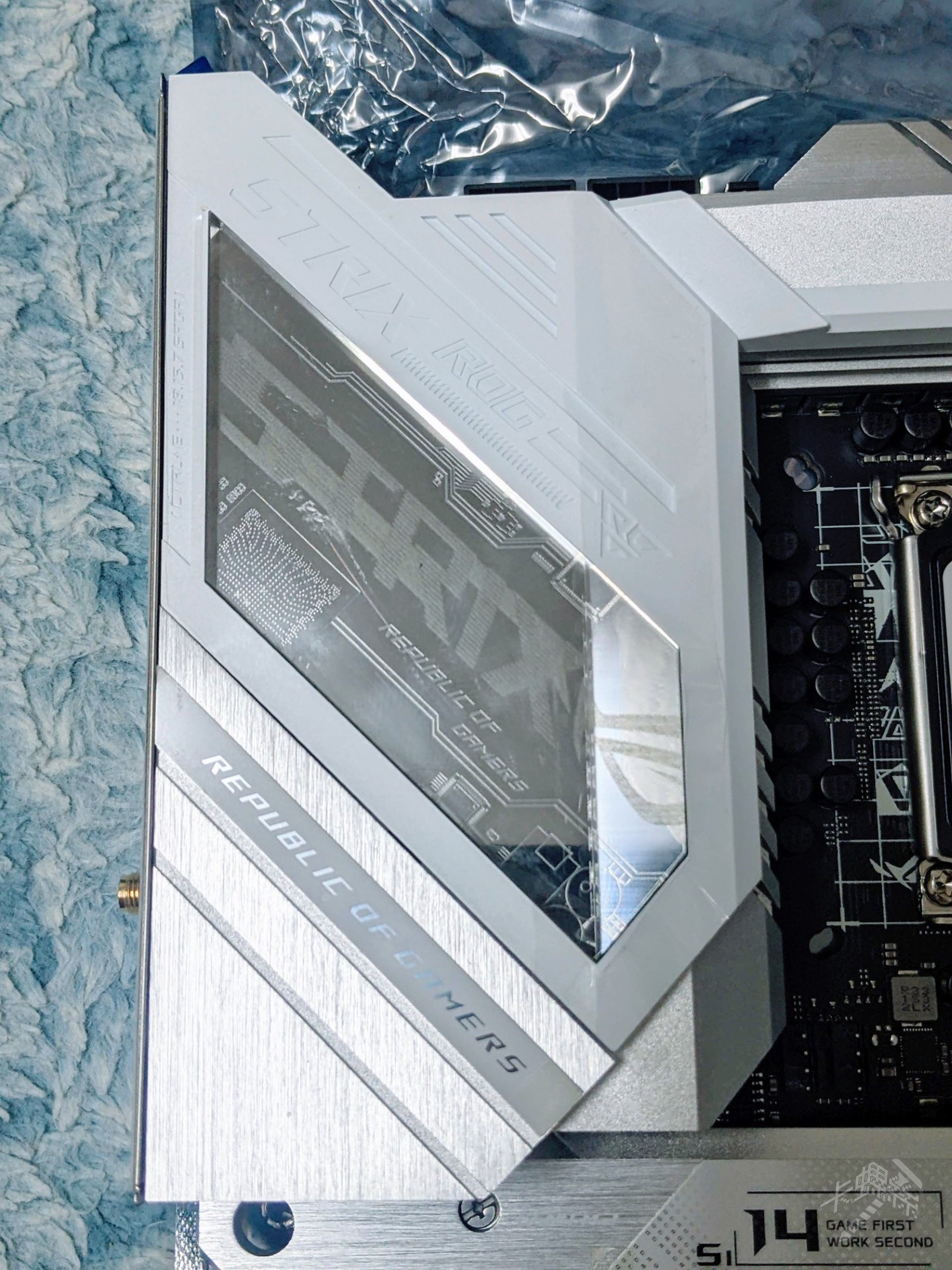

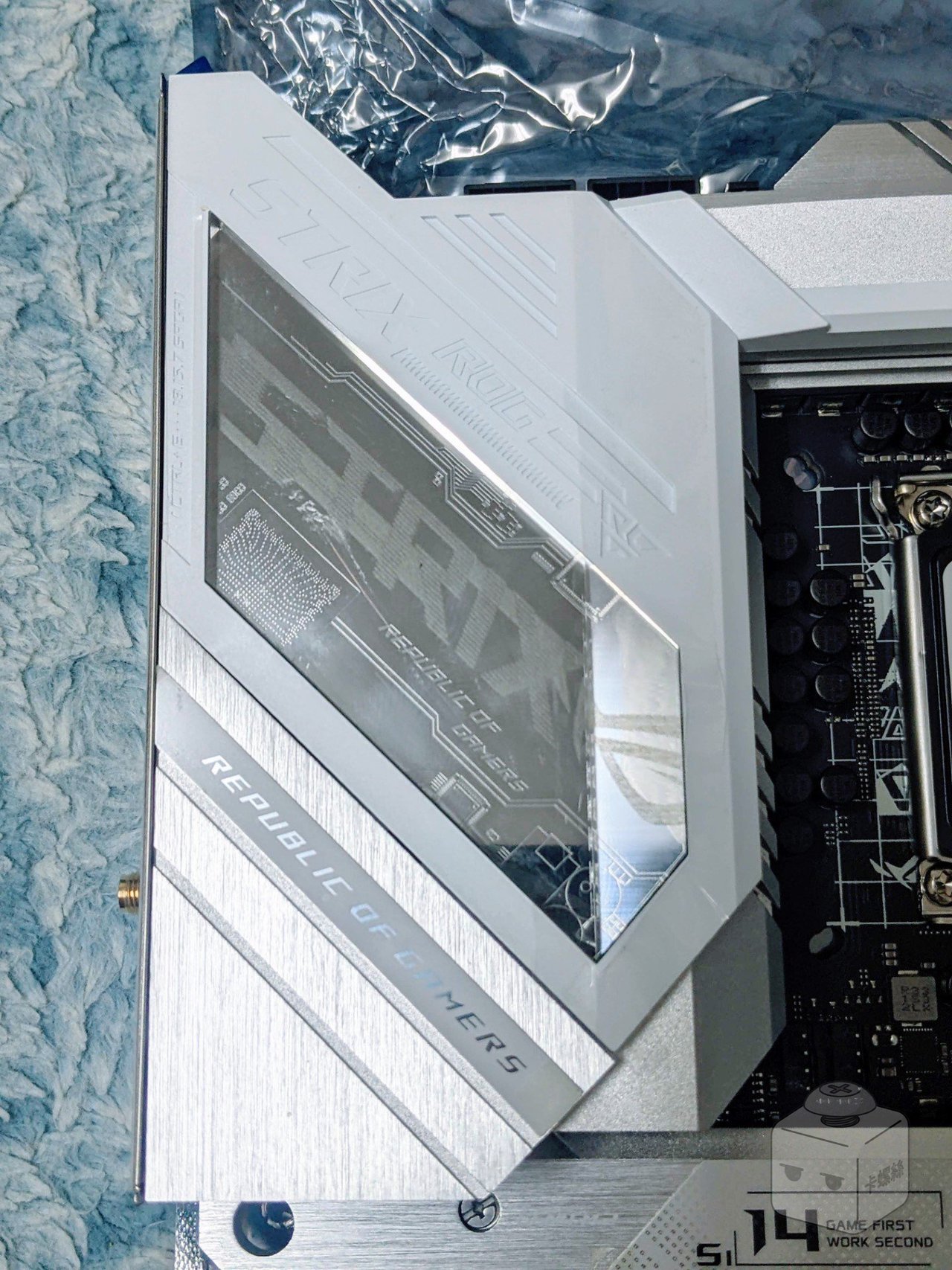

一體式擋板設計，上面銀色的部分有 RGB LED，有貼上塑膠膜保護。

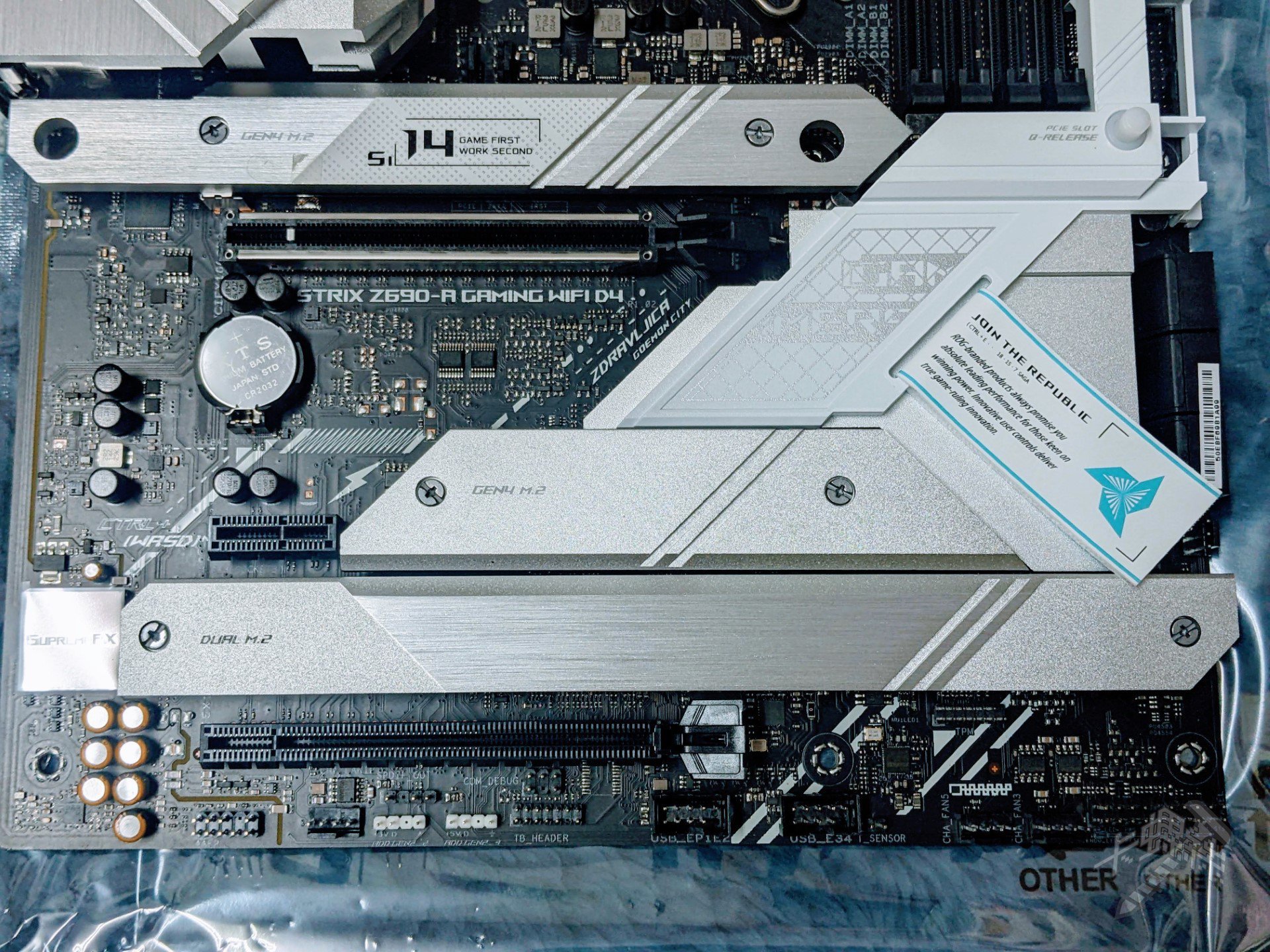

M.2 Shield 有三條，可幫助 M.2 SSD 散熱。

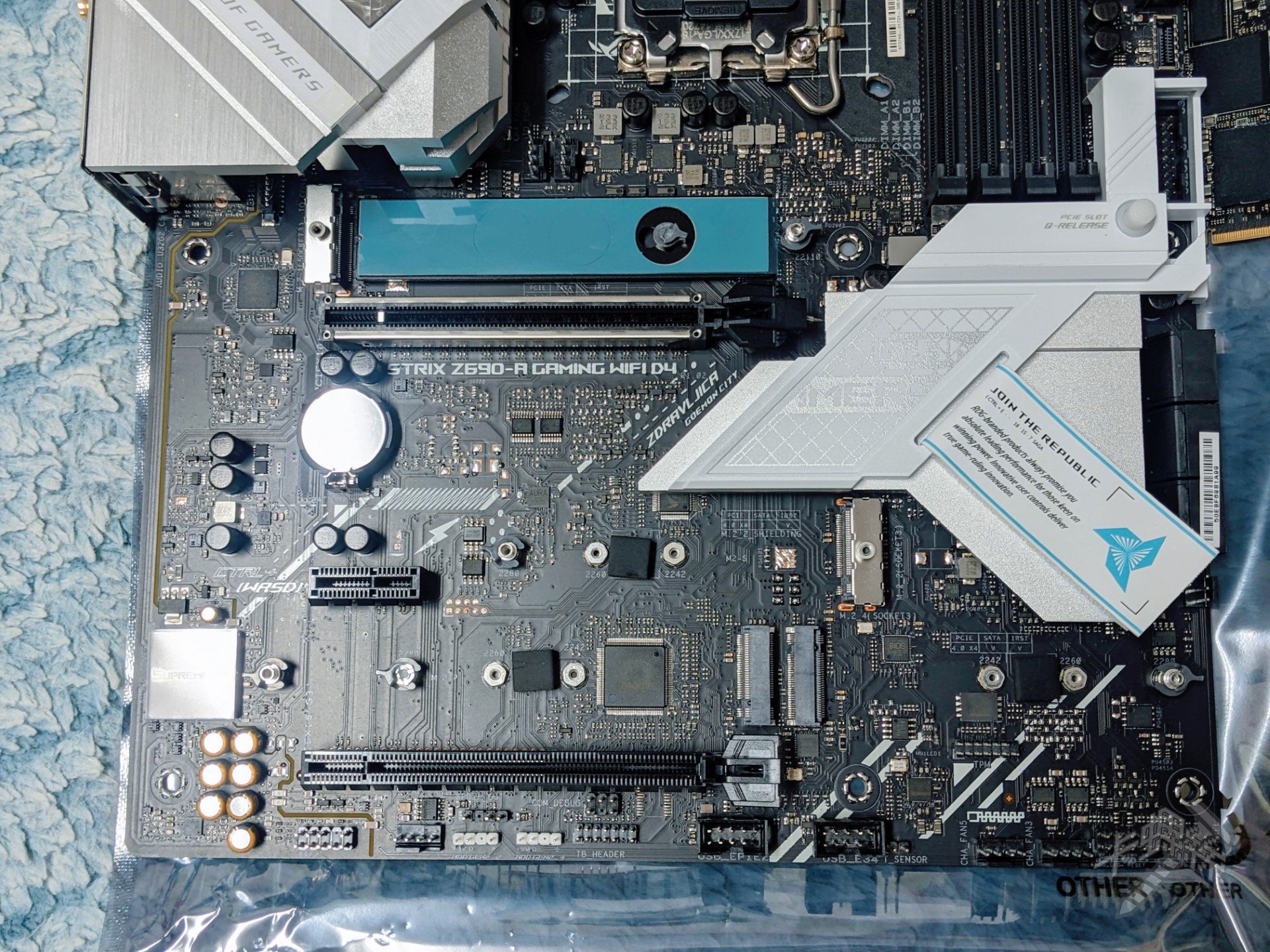

將全部的 M.2 Shield 卸除後如下圖所示。
- 總共可安裝 4 條 M.2 SSD。
- 其中最上面的 M.2 插槽是走 CPU PCI-E 5.0 通道，理論效能最好，但 SSD 越高速相對發熱量也越大，因此在 M.2 Shield 與主機板上分別各有一條導熱墊做成雙面導熱，散熱較果更好。
- 其他三組插槽由 PCH 提供，速率是 PCI-E 4.0，規格低一階，只有單面散熱，導熱墊貼在 M.2 Shield 上。
- 全部皆採用 Q-LATCH 快拆設計，好評！
右側晶片組的散熱器上有造型魔鬼氈，可協助固定線材（雖然幾乎用不到，線都藏到其他地方去了）。

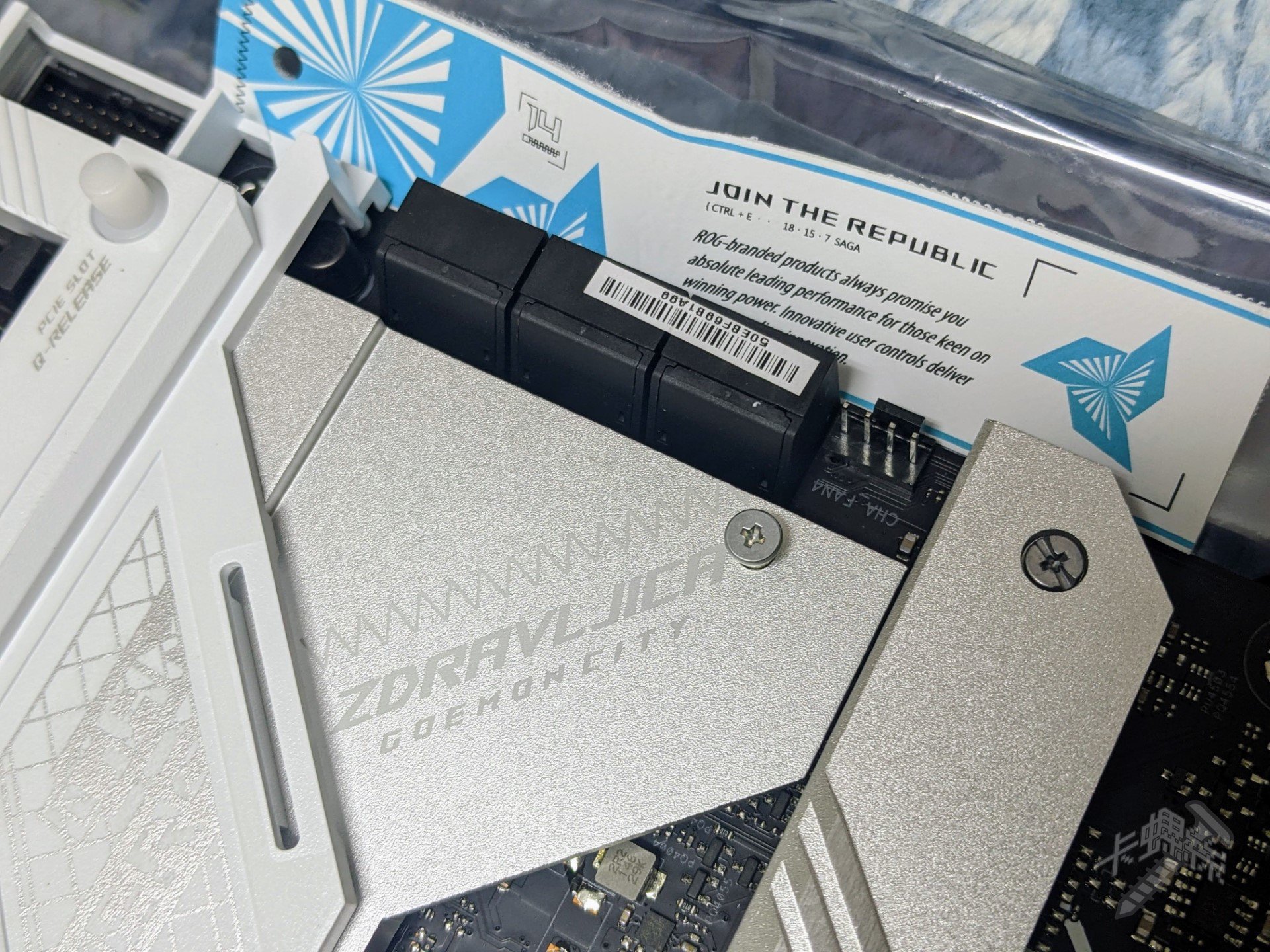

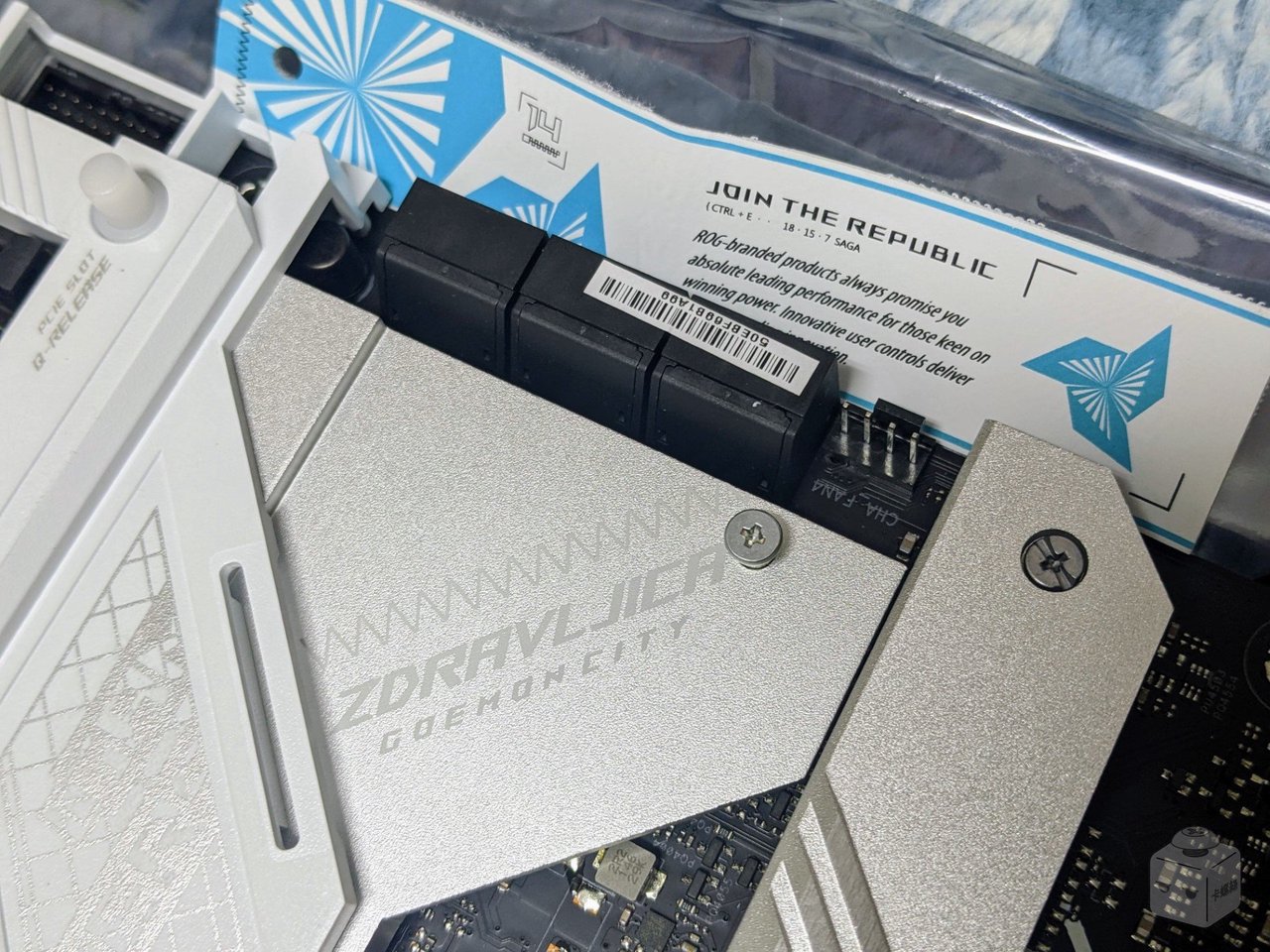

移除造型魔鬼氈，底下的晶片組散熱片有 ZDRAVLJICA 與 GOEMON CITY 字樣，皆為 ROG SAGA 虛擬世界相關的詞彙。
個人是不太了解，花了一點時間逛了 ROG SAGA 網站，這兩個詞彙意思應該分別是：
- ZDRAVLJICA: 代表的是一間名為 Gigacorp ZDRAVLJICA] 的企業，沒有企業相關介紹，只知道有投資政府設立軍用太空站。
- GOEMON CITY: 一座地下都市，設定上是位於日本神奈川山區箱根的廢墟附近，以傳說中的義警石川五右衛門命名，是東京歌舞伎町區的擴大娛樂區。

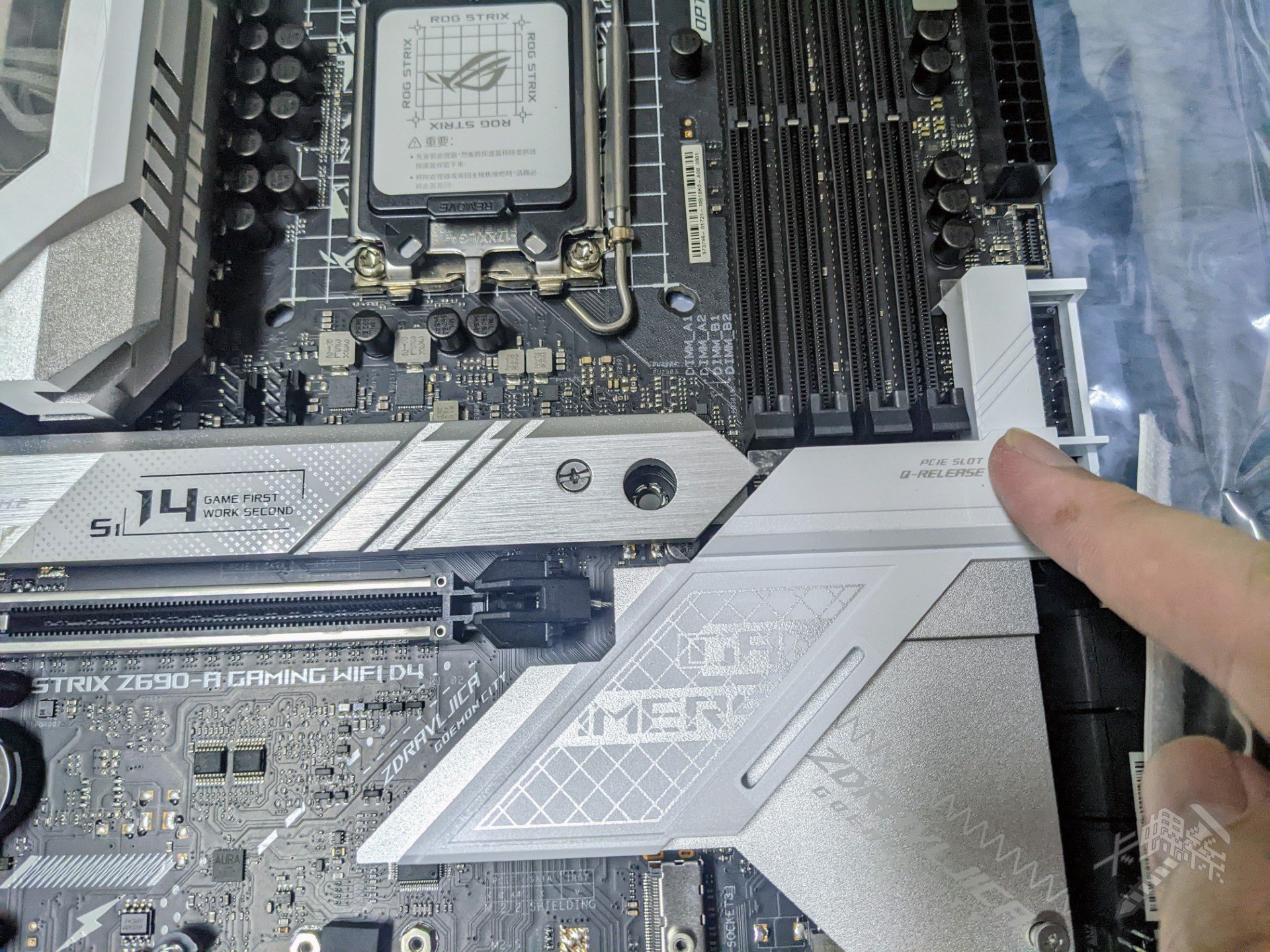

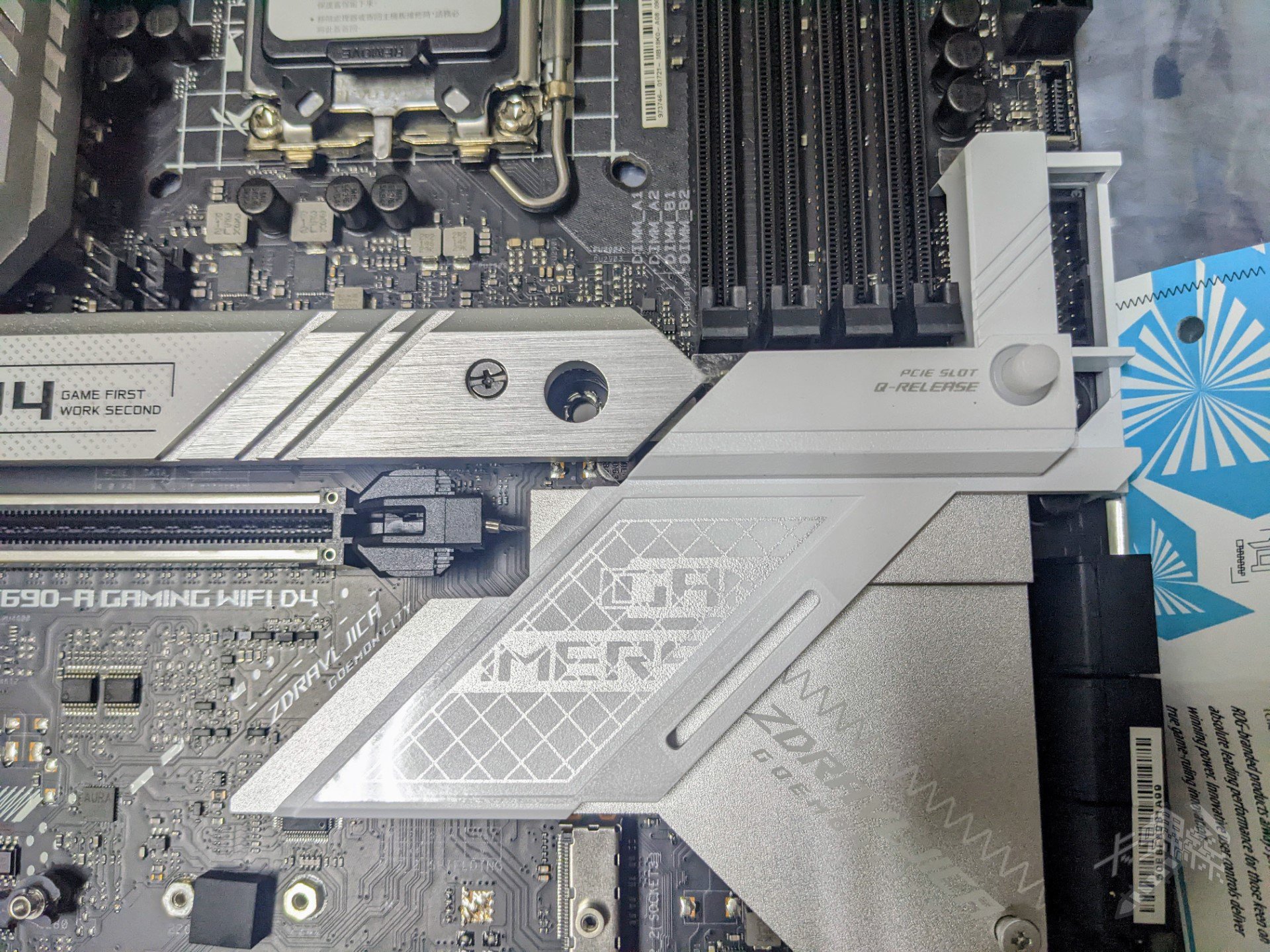

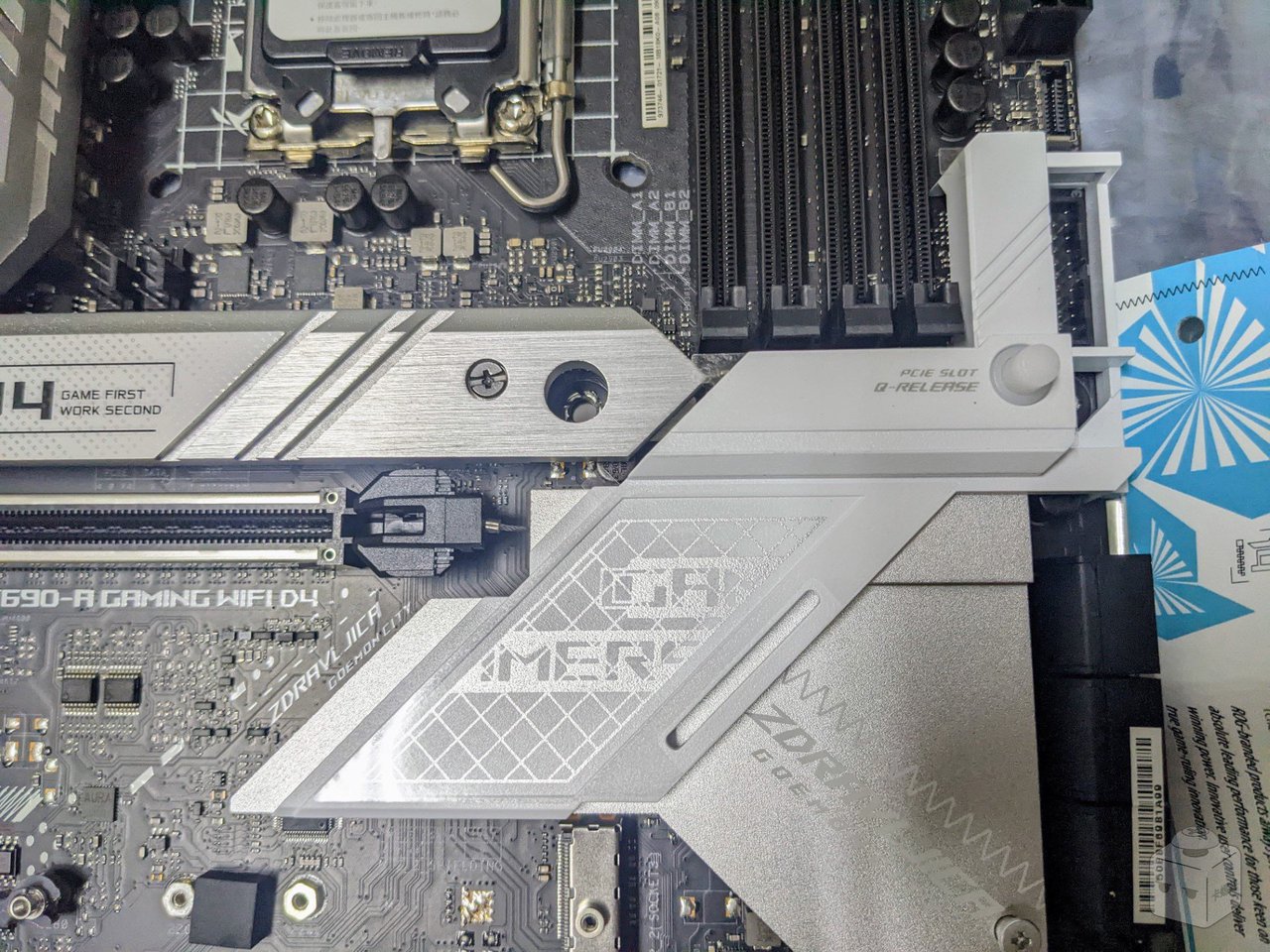

記憶體插槽右下角有一個 Q-RELEASE 按鈕，為 PCI-E 插槽的快拆設計，現在的顯示卡一個比一個還要大，安裝了顯示卡又安裝了 CPU 塔式散熱器的話，要拆下顯卡時幾乎沒有空間可以將手伸進去，我都要拿一把尺去慢慢的撬開卡扣。
現在只要輕輕壓下 Q-RELEASE 按鈕，卡扣就打開了，好評！
簡單總結
優點
- 漂亮的外觀
- 一體式擋板
- Wi-Fi 6
- Q-LATCH 快拆設計
- Q-RELEASE 快拆設計
- BIOS 可調項目豐富
- 內建 MemTest86
缺點
- CPU_OPT 風扇轉速無法控制
- Armoury Crate 相容性極差，風扇轉速設定無法控制
- Sonic Studio 軟體常出現
無法偵測到硬體而無法調整設定，需重新開機 - 使用藍芽耳機有底噪聲
- 價格偏高

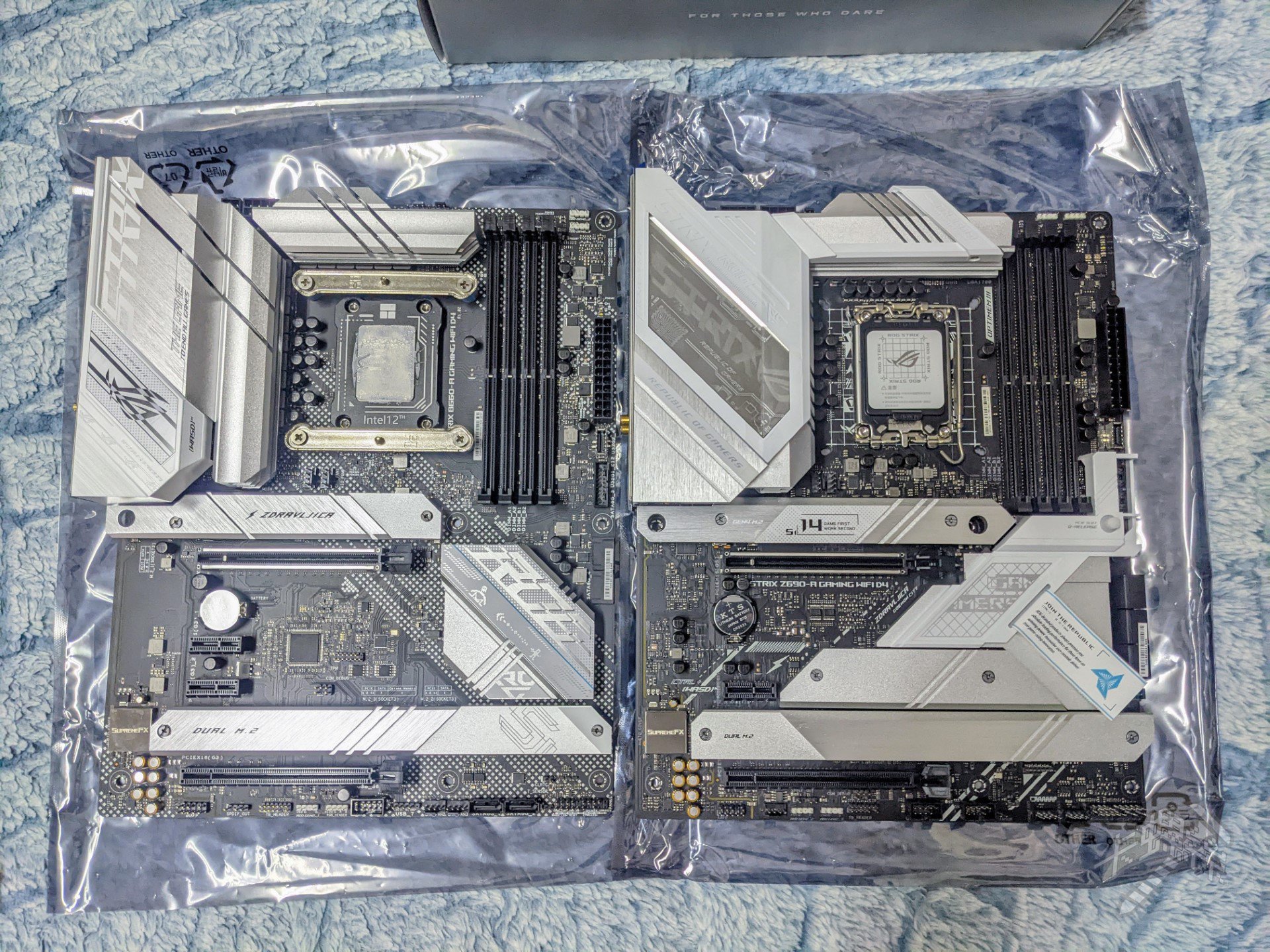

最後一張與 ROG STRIX B660-A GAMING WIFI D4 的合照，服役 10 個月後正式交棒。
- 部分項目新增於 2023-02-21，使用約 4 個月。
- 筆者是個休閒玩家，文章以純開箱為主，深度專業評測的部分，個人推薦參考狼大的文章：
